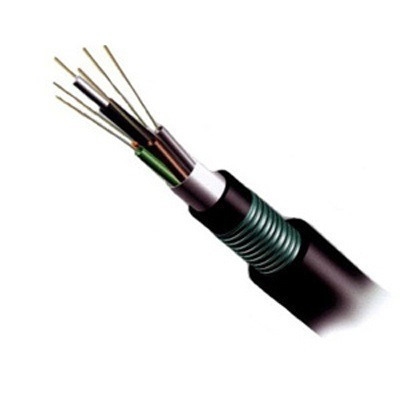

Cáp quang 48FO luồn cống kim loại Vinacap CKL1-LT4-48FO là dòng cáp quang Singlemode cấu trúc ống lỏng, được thiết kế chuyên dụng cho lắp đặt trong cống ngầm, chôn trực tiếp hoặc tuyến hạ tầng đô thị yêu cầu độ bền cơ học cao và khả năng chống tác động môi trường tốt.
Sản phẩm sử dụng sợi quang đơn mode G.652D, cho hiệu suất truyền dẫn ổn định trên khoảng cách xa, suy hao thấp, đáp ứng tốt các hệ thống backbone viễn thông, mạng trục FTTx và hạ tầng truyền dẫn ngoài trời.

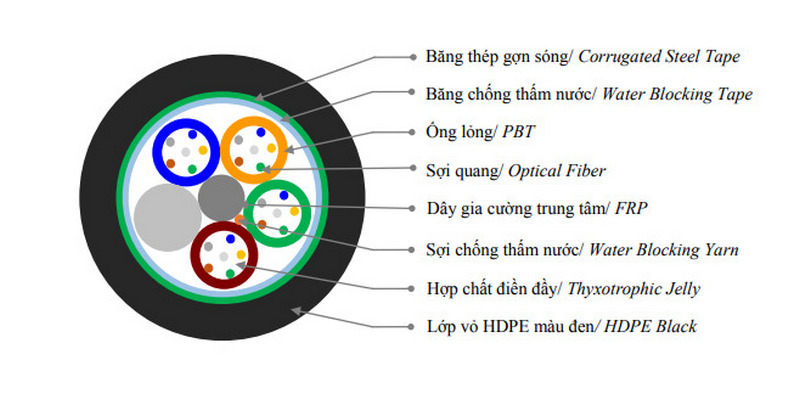

Cấu trúc cáp quang cống kim loại
Cấu trúc & đặc điểm kỹ thuật nổi bật
Cáp CKL1-LT4-48FO có cấu trúc 4 ống lỏng (LT4), mỗi ống chứa 12 sợi quang, tổng cộng 48 sợi quang. Các sợi được đặt trong ống lỏng PBT, bên trong có hợp chất nhồi chống ẩm, giúp hạn chế xâm nhập nước và bảo vệ sợi trong điều kiện môi trường khắc nghiệt.
Lõi cáp được gia cường bằng thanh FRP trung tâm, kết hợp sợi và băng chống thấm nước, đảm bảo độ ổn định hình học và tăng khả năng chịu lực khi thi công kéo cáp trong cống.
Bên ngoài lõi là băng thép gợn sóng (CKL1) – lớp bảo vệ kim loại có tác dụng chống va đập, chống gặm nhấm và tăng khả năng chịu nén, đặc biệt phù hợp với môi trường chôn ngầm hoặc luồn ống cống kỹ thuật.
Lớp vỏ ngoài cùng làm từ HDPE màu đen, có khả năng chống tia UV, chịu mài mòn và hóa chất, giúp cáp hoạt động ổn định trong thời gian dài.
Với việc sử dụng sợi quang G.652D, cáp Vinacap CKL1-LT4-48FO đạt suy hao thấp, ổn định tại các bước sóng 1310nm và 1550nm, phù hợp cho các tuyến truyền dẫn dài và hệ thống quang hiện đại.
Sản phẩm đáp ứng đầy đủ các tiêu chuẩn IEC 60794, EIA, ASTM và TCVN về cơ học và môi trường, bao gồm các thử nghiệm kéo, nén, uốn, va đập, nhiệt độ và chống thấm nước. Tuổi thọ thiết kế của cáp đạt tối thiểu 15 năm trong điều kiện khai thác tiêu chuẩn.
Bảng thông số kỹ thuật chi tiết cáp quang 48FO luồn cống kim loại Vinacap CKL1-LT4-48FO:
| Thông số |
Giá trị |
| Tên sản phẩm |
Cáp quang 48FO luồn cống kim loại Vinacap |
| Mã hiệu |
CKL1-LT4-48FO |
| Nhà sản xuất |
VINACAP Kim Long |
| Loại sợi quang |
Singlemode G.652D |
| Số sợi quang |
48 FO |
| Cấu trúc |
Ống lỏng (Loose Tube) |
| Số ống lỏng |
4 ống (12 sợi/ống) |
| Vật liệu ống lỏng |
PBT, nhồi hợp chất chống ẩm |
| Gia cường trung tâm |
Thanh FRP |
| Lớp chống thấm |
Sợi & băng chống thấm nước |
| Lớp bảo vệ |
Băng thép gợn sóng (kim loại) |
| Vỏ ngoài |
HDPE màu đen |
| Lực kéo tối đa |
≥ 1500 N |
| Lực chịu nén |
≥ 2000 N / 100 mm |
| Bán kính uốn khi lắp đặt |
≥ 10 lần đường kính cáp |
| Bán kính uốn sau lắp đặt |
≥ 20 lần đường kính cáp |
| Nhiệt độ lắp đặt |
-5°C đến +65°C |
| Nhiệt độ làm việc |
-10°C đến +65°C |

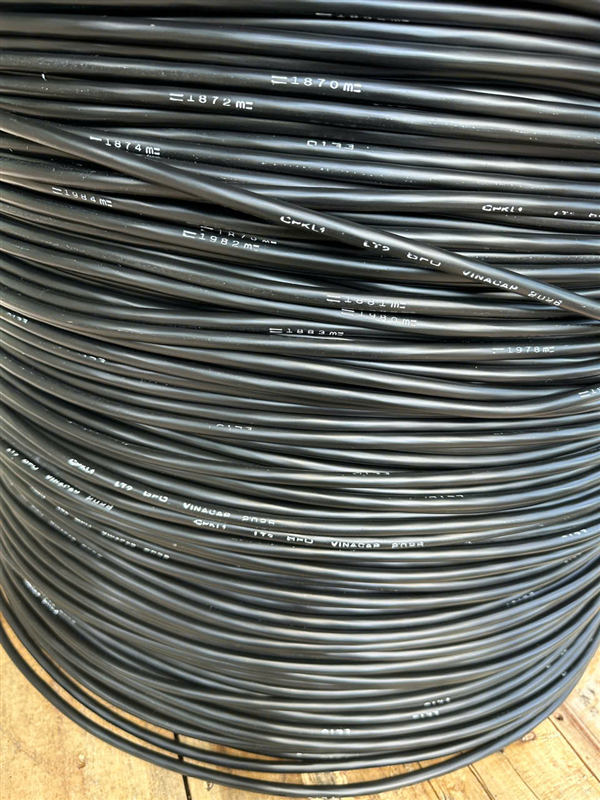

| Chiều dài đóng gói |
4000 m / bô bin (hoặc theo yêu cầu) |
| Tuổi thọ thiết kế |
≥ 15 năm |
| Tiêu chuẩn áp dụng |
IEC 60794, EIA, ASTM, TCVN |
Ứng dụng
Cáp quang 48FO luồn cống kim loại Vinacap CKL1-LT4-48FO được sử dụng rộng rãi trong:
- Tuyến cáp trục backbone viễn thông
- Hệ thống FTTx, ISP, MAN, WAN
- Mạng cáp ngầm đô thị, khu công nghiệp, khu dân cư
- Các dự án hạ tầng viễn thông, giao thông và đô thị thông minh
Với cấu trúc ống lỏng 48FO, lớp bảo vệ kim loại băng thép gợn sóng và vật liệu vỏ HDPE chất lượng cao, Vinacap CKL1-LT4-48FO là lựa chọn phù hợp cho các công trình yêu cầu độ bền cao, truyền dẫn ổn định và tuổi thọ dài. Sản phẩm đặc biệt thích hợp cho các tuyến cáp ngầm cần hạn chế rủi ro hư hỏng cơ học và ảnh hưởng môi trường trong quá trình vận hành lâu dài.
