Tính năng & Lợi ích:
  • Đo cường độ tín hiệu cao: Đo chính xác cường độ tín hiệu và độ bền cáp để đảm bảo hiệu suất mạng phù hợp.
  • Bảo vệ an toàn: Tích hợp các chức năng bảo vệ an toàn để ngăn ngừa tai nạn trong quá trình sử dụng, đảm bảo hoạt động đáng tin cậy.
  • Giao diện thân thiện với người dùng: Giao diện đơn giản và dễ sử dụng với màn hình hiển thị lớn cho kết quả rõ ràng.
  • Kiểm tra nhiều loại cáp: Có khả năng kiểm tra nhiều loại cáp khác nhau, linh hoạt cho nhiều thiết lập mạng.
  • Hoạt động rảnh tay: Bao gồm chế độ kiểm tra rảnh tay một đầu để thuận tiện tối đa.
  • Di động & Bền bỉ: Thiết kế nhỏ gọn và bền bỉ, phù hợp cho các chuyên gia thường xuyên di chuyển, với tính di động và độ tin cậy được nâng cao.
  • Tuổi thọ pin dài: Được cung cấp năng lượng bởi pin có tuổi thọ cao, cho phép sử dụng lâu dài mà không cần sạc thường xuyên.
  • Tăng cường tín hiệu nâng cao: Tăng cường khả năng thu sóng để có kết quả rõ ràng hơn, ngay cả ở khoảng cách xa.
Thông số kỹ thuật chính
Sơ đồ dây dẫn:



Sơ đồ đấu dây:

Loại cáp: CAT5/CAT6

Kiểm tra trình tự cáp và lỗi: Bình thường, hở mạch, ngắn mạch, chéo mạch, v.v.

STP/UTP: Tương thích cả hai

Phạm vi tối đa: 600m / 1.968ft

Kiểm tra chất lượng:

Loại kiểm tra: 8P

Tốc độ phản hồi: Không quá 1 giây

Khoảng cách nhận diện tối thiểu: 10cm / 3in

Chiều dài:

Dây thử nghiệm: CAT5 & 6

Phạm vi thử nghiệm: 2,5 - 200m / 8 - 656ft

Độ chính xác: ≤20m±4,6m; 20-100m ±2,4m; >100m±3,2m

Quét:

Loại cáp: CAT5 & 6

Điện áp tín hiệu tối đa: 5V ± 1.0VP-P

Tần số: 455KHz

Chế độ kép: Chế độ analog / kỹ thuật số

Phạm vi tối đa: 600m / 1.968ft

PoE:

Phạm vi điện áp kiểm tra: DC 5-60V

Chế độ nối tắt lõi nguồn: Nối tắt cuối, nối tắt giữa, nguồn 8 lõi, không xác định.

Loại PSE: Không tiêu chuẩn, IEE802.3at/af

Thông báo trạng thái cổng

Nhận dạng chế độ song công/bán song công

Tự động đàm phán/không tự động đàm phán

Loại thiết bị chuyển mạch: 10m/100m/1000m

Bộ phát:

Màn hình LCD: 180*64 có đèn nền

Ngôn ngữ: Tiếng Trung/Tiếng Anh

Cổng: RJ45 * RJ11

Nguồn điện: Pin lithium polymer 3.7V 1400mAh

Chỉ báo pin yếu: Có

Tự động tắt: 15/30/60 phút hoặc tắt hẳn

Bảo vệ điện áp: DC60V

Dòng điện hoạt động tối đa: ≤200mA

Kích thước: 125*70*32mm

Bộ thu:

Cường độ quét có thể điều chỉnh: Có

NCV: AC70V - 1000V 50/60Hz

Bảo vệ điện áp: DC 60V

Dòng điện hoạt động tối đa: ≤200mA

Cổng: RJ45

Thông báo bằng giọng nói: Có

Giắc cắm tai nghe: Có

Đèn LED: Hiển thị nguồn & đèn LED

Nguồn điện: Pin lithium polymer 3.7V 1400mAh

Kích thước: 198*50*30mm

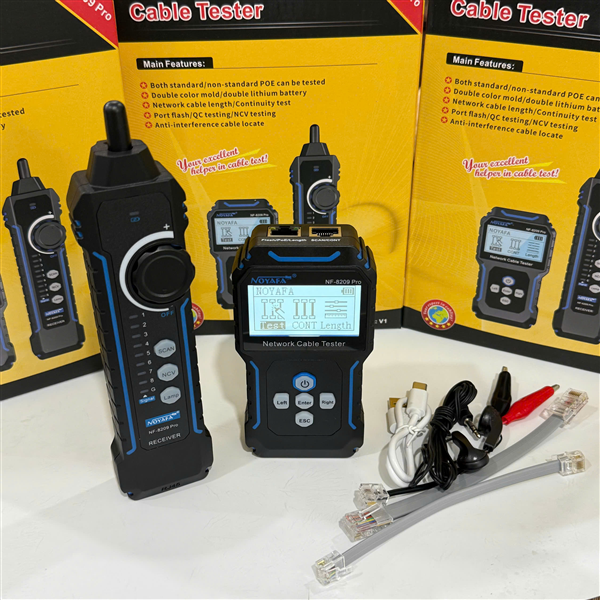

NOYAFA NF-8209Pro

Máy dò dây đa chức năng
Theo dõi/Kiểm tra, tất cả được thực hiện trong một.

NF-8209PR - Máy dò và kiểm tra cáp mạng chuyên nghiệp
Bảo vệ an toàn
Chịu được điện áp 60V và chống cháy. Hỗ trợ kiểm tra thông mạch an toàn và nhanh chóng ở điện áp không vượt quá 60V



NF-8209PR - Máy dò và kiểm tra cáp mạng chuyên nghiệp

Các khớp nối tiêu chuẩn cao, kết nối chặt chẽ, đầu pha lê
Thích hợp cho giao diện cáp mạng RJ45, giao diện đường dây điện thoại RJ11, đường dây điện thoại hai lõi có thể được truyền tải thông qua kẹp cá sấu.

NF-8209PR - Máy dò và kiểm tra cáp mạng chuyên nghiệp

Chức năng tìm kiếm cáp mạng: Tìm nhanh đường dây cần tìm.
Có thể nhanh chóng tìm thấy đúng loại cáp mạng, dây điện thoại và cáp kim loại trong đống dây lộn xộn ở khoảng cách xa.



NF-8209PR - Máy dò và kiểm tra cáp mạng chuyên nghiệp

Làm thế nào để tìm đường dây điện thoại

  1. Kết nối bộ phát với cổng đường dây điện thoại.
  2. Giữ nút tìm kiếm và sử dụng bộ thu để tìm kiếm ở đầu bên kia.
NF-8209PR - Máy dò và kiểm tra cáp mạng chuyên nghiệp

Chức năng tìm kiếm được nâng cấp mới. Tránh phải đi đi lại lại.

Trong chế độ dò tìm đường thẳng, không cần điều chỉnh máy chủ mà có thể căn chỉnh trực tiếp để cải thiện đáng kể hiệu quả dò tìm!
NF-8209PR - Máy dò và kiểm tra cáp mạng chuyên nghiệp

Đèn báo trình tự đường dây giúp việc kiểm tra tính liên tục trở nên dễ dàng và đơn giản.

NF-8209PR - Máy dò và kiểm tra cáp mạng chuyên nghiệp




Cắm cáp mạng/cáp điện thoại vào cổng máy chủ và cổng máy phụ, sau đó chọn nút chức năng Tiếp tục (Cont).

Kiểm tra PoE: Nhận diện nhanh các thiết bị PoE.

Có thể kiểm tra MCU, bộ chuyển mạch PoE giao thức IEE802.3af/at
NF-8209PR - Máy dò và kiểm tra cáp mạng chuyên nghiệp

Đèn báo cổng nhấp nháy để xác định cổng kết nối, đàm phán tốc độ, làm rõ các thông số đường truyền.

Kết nối cáp vào cổng Flash/PoE/length của máy chủ và thiết bị đích (bộ chuyển mạch/bộ định tuyến). Cổng nhấp nháy là cổng mà đường dây cần kiểm tra được kết nối.

NF-8209PR - Máy dò và kiểm tra cáp mạng chuyên nghiệp

Đầu kẹp CrystalI một đầu, hàng lỗi.

Tự động xác định xem việc bấm đầu cáp tinh thể có chính xác hay không, điểm khác biệt so với các máy kiểm tra truyền thống là chỉ có thể kiểm tra một đầu của đầu cáp.
NF-8209PR - Máy dò và kiểm tra cáp mạng chuyên nghiệp

Tăng cường tín hiệu Khoảng cách đo xa hơn
Tiến hành kiểm tra tính liên tục trên toàn bộ đường dây hộp dài 350 mét. Máy dò đường dây có thể tìm kiếm cáp mạng không bọc chống nhiễu ở khoảng cách 100 mét.

NF-8209PR - Máy dò và kiểm tra cáp mạng chuyên nghiệp

Phát hiện báo động cảm ứng NCV

Đặt đầu dò thu tín hiệu gần nguồn điện xoay chiều, thiết bị sẽ phát ra tiếng báo động bíp khi nhận được tín hiệu.
NF-8209PR - Máy dò và kiểm tra cáp mạng chuyên nghiệp

Đèn pin tích hợp, tiện dụng ở những nơi tối.

Chức năng đèn pin: Không còn lo lắng về môi trường tối tăm và phức tạp, thuận tiện cho việc làm việc trong khu vực tối.
