Tổng quan

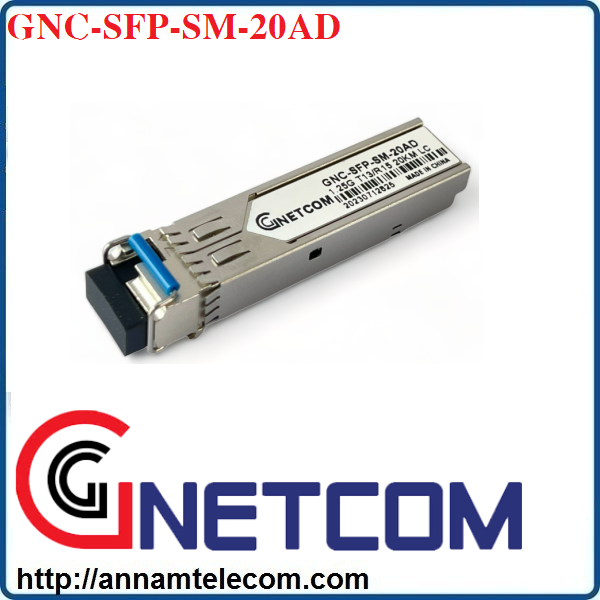

Module quang 1 sợi 1,25Gb GNC-SFP-SM-20AD là module thương hiệu Gnetcom. Module quang SFP sử dụng 1 sợi quang trên cáp quang single mode để truyền tín hiệu. Module quang 1 sợi 1,25G tương thích với hầu hết các thiết bị quang đang phổ biến trên thị trường như HP, Cisco, ...

  • Tốc độ 1.25G
  • Khoảng cách truyền tín hiệu 0-20km
  • Bước sóng: 1310nm-TX/1550nm-RX
  • Cổng kết nối quang: LC simplex
  • Max Data Rate: 1000Mbps
  • Bảo hành 12 tháng

Thông tin sản phẩm

Module SFP GNC-SFP-SM-20AD là một module quang SFP bước sóng 1310nm (Small Form-factor Pluggable) được thiết kế để sử dụng trong hệ thống mạng quang. Đây là một module quang single mode, được sử dụng để truyền tải tín hiệu quang trên cáp quang single mode.
Module quang 1 sợi 1,25Gb Gnetcom | PN: GNC-SFP-SM-20ADGNC-SFP-SM-20AD hỗ trợ tốc độ truyền dữ liệu Gigabit Ethernet và có thể hoạt động trên khoảng cách lên đến 20 km. Module này được tối ưu hóa cho việc sử dụng với cáp quang single mode, có đường kính lõi nhỏ hơn so với cáp quang multi mode, cho phép truyền tải tín hiệu quang trên khoảng cách xa hơn và có độ suy hao thấp hơn.

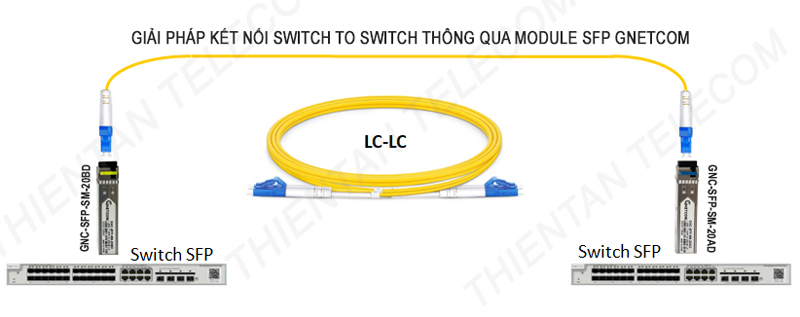

Module quang 1 sợi 1,25Gb Gnetcom | PN: GNC-SFP-SM-20ADModule SFP GNC-SFP-SM-20AD chuẩn A truyền tải tín hiệu quang với bước sóng 1310nm-TX/1550nm-RX khi gắn vào thiết bị có thể kết hợp với các converter quang 1 sợi 10/100/1000 như HTB-4100B, GNC-2111-20B ... hoặc thiết bị sử dụng module quang chuẩn A tốc độ 10/100/1000Mbps để tạo thành bộ converter quang  tốc độ 10/100/1000
Module quang 1 sợi 1,25Gb Gnetcom | PN: GNC-SFP-SM-20AD

GNETCOM  GNC-SFP-SM-20AD Compatible 1000BASE-BX SFP Transceiver Module (SMF, 1310nm-TX/1550nm-RX , 20km, LC, DOM)

  GNETCOM Compatible    GNC-SFP-SM-2AD
  Vendor Name    Thientantelecom
  Form Factor     SFP
  Max Data Rate    1000Mbps
  Wavelength    T1310nm-TX/1550nm-RX
  Max Cable Distance    20km
  Connector    LC simplex
  Optical Components    FP BiDi
  Media    SMF
  DOM Support    Yes
 TX Power    -9~-3dBm
 Receiver Sensitivity    <-23dBm
  Commercial Temperature Range    0 to 70°C (32 to 158°F)
  Protocols    Fast Ethernet, Gigabit Fibre Channel, MSA Compliant

GNETCOM  GNC-SFP-SM-20AD Compatible 1000BASE-BX SFP Transceiver Module (SMF, 1310nm-TX/1550nm-RX, 20km, LC, DOM)

Module quang 1 sợi GNC-SFP-SM-20AD/GNC-SFP-SM-20BD có thể sử dụng cho bộ chuyển đổi quang điện khe cắm module, bộ kéo dài hdmi qua quang cổng module , ...

Bạn hãy gọi ngay đến số điện thoại:  (0243) 2363.999 - 0912 655 711 - 0888 303 636 để được tư vấn lựa chọn cho phù hợp.

Thông số kỹ thuật

Speed: 1.25Gbs Wavelength: Tx1310/Rx1550nm
Distance: 20KM Connector: LC
DDM: Support Fiber Type: Single Fiber Singlemode
Power Supply: 3.3V Compatibility: Cisco, Huawei, HP...
Manufacturer: Yes Working Temp.: 0~70℃
Warranty: 1 Years
High Light:

DDM Optical Fiber Transceiver

Huawei Compatible Optical Fiber Transceiver

Aruba Compatible Optical Fiber Module

Features

  • Up to 1.25Gb/s Data Links
  • Hot-Pluggable
  • Single LC connector
  • Up to 20km on 9/125μm MMF
  • 1310nm FP laser transmitter
  • 1550nm PIN photo-detector
  • Single +3.3V Power Supply
  • Monitoring Interface Compliant with SFF-8472
  • Maximum Power <1W
  • Industrial /Extended/ Commercial operating temperature range: -40°C to 85°C/-5°C to 85°C/-0°C to 70°C Version available
  • RoHS compliant and Lead Free

Applications

  • Metro/Access Networks
  • 1.25 Gb/s 1000Base-LX Ethernet
  • 1×Fiber Channel
  • Other Optical Links

Optical Parameters(TOP = -40 to 85°C, VCC = 3.135 to 3.465 Volts)

Parameter Symbol Min. Typical Max. Unit Note
Transmitter Section:
Center Wavelength λc 1270 1310 1360 nm
Spectral Width(RMS) σRMS     3 nm
Optical Output Power Pout -9   -3 dBm 1
Extinction Ratio ER 8.2     dB
Optical Rise/Fall Time tr / tf     260 ps 2
Relative Intensity Noise RIN     -120 dB/Hz
Output Eye Mask Compliant with IEEE802.3 z (class 1 laser safety)
Receiver Section:
Optical Input Wavelength λc 1260   1360 nm
Receiver Overload Pol -3     dBm 4
RX Sensitivity Sen     -24 dBm 4
RX_LOS Assert LOS A -35     dBm
RX_LOS De-assert LOS D     -25 dBm
RX_LOS Hysteresis LOS H 0.5     dB
General Specifications:
Data Rate BR   1.25   Gb/s
Bit Error Rate BER     10-12
Max. Supported Link Length on 9/125μm SMF@1.25Gb/s LMAX   20   km
Total System Budget LB 15     dB

Đánh giá

  1. kết nối vào switch ổn định
    module này kêt nối vào switch POE có cồng SFp chạy rất ổn và tiện đấu nối
