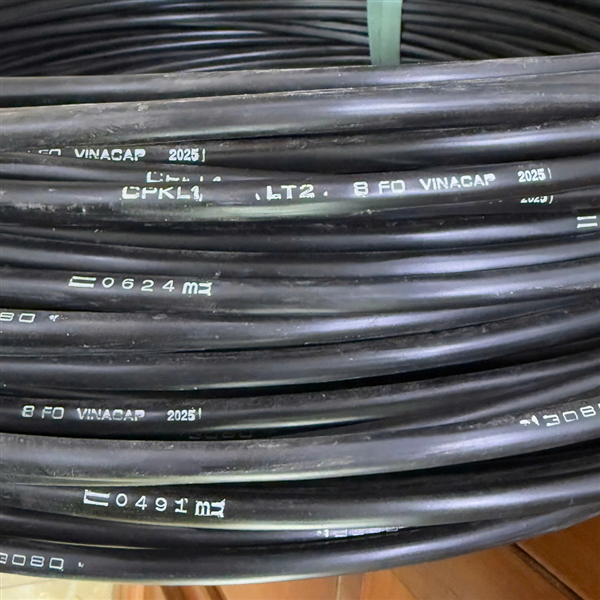

Cáp quang luồn cống kim loại 8FO (CKL)
, còn được gọi là cáp quang single mode (đơn mode) luồn cống kim loại 8 core, là một giải pháp kết nối hiệu suất cao cho các hệ thống mạng hiện đại. Sản phẩm này chứa 8 sợi quang học bên trong, được thiết kế đặc biệt để lắp đặt trong các ống cống kim loại.
Đặc Điểm Chính
- Cấu Trúc 8 Sợi: Bên trong sợi cáp có chứa 8 sợi quang học, cung cấp dung lượng lớn cho truyền dẫn dữ liệu.
- Bảo Vệ Đa Lớp: Sợi cáp được đặt bên trong ống đệm lỏng, có lớp chống ẩm bằng dầu, và lớp vỏ ngoài bằng nhựa HDPE màu đen.
- Lớp Băng Thép Nhăn: Giúp bảo vệ sợi quang khỏi tác động ngoại lực và côn trùng cắn.
- Đa Dụng: Phù hợp với hệ thống cáp quang, mạng LAN, mạng WAN, hệ thống camera, và nhiều ứng dụng khác.
Cấu Trúc Cáp
- Sợi quang tiêu chuẩn G652.D hoặc G657
- Ống đệm lỏng nhồi dầu chứa 8 sợi quang
- Phần tử chịu lực trung tâm phi kim loại (FRP)
- Sợi chống thấm quấn quanh FRP
- Băng chống thấm quấn quanh lõi cáp
- Sợi aramid róc vỏ cáp
- Lớp nhựa HDPE bảo vệ bên ngoài
Thông Số Kỹ Thuật
|
Chiều dài tối đa:
|
4.000m
|
|
Bán kính cong tối thiểu:
|
Khi lắp đặt: 20 lần đường kính ngoài của cáp
|
|
Sau khi lắp đặt: 10 lần đường kính ngoài của dây cáp quang
|
|
Sức chịu kéo tối đa:
|
Khi lắp đặt: 2700N
|
|
Khi làm việc: 1300N
|
|
Lực nén tối đa khi lắp đặt:
|
2000N/100mm
|
|
Khả năng chịu va đập:
|
E=10N.m r=150mm: 30 lần va đập
|
|
Nhiệt độ:
|
Bảo quản: -30°C đến 60°C
|
|
Lắp đặt: -5°C đến 50°C
|
|
Làm việc: -30°C đến 60°C
|
Kiểm Tra Hiệu Suất:
|
Kiểm Tra Chu Kỳ Nhiệt
(IEC-60794-1-2-F1)
|
Khoảng nhiệt
|
-20°C đến +65°C
|
|
Thời gian mỗi chu kỳ
|
24 giờ (8 giờ ở mỗi nhiệt độ cực đoan)
|
|
Số lượng chu kỳ tối thiểu
|
2
|
|
Kết quả
|
Suy hao ổn định ở mức 0,05 dB/km tại bước sóng 1310 nm và 1550 nm
|
|
Kiểm Tra Chống Thấm Nước
(IEC-60794-1-2-F5)
|
Chiều dài mẫu thử
|
3m
|
|
Độ cao cột nước
|
1m
|
|
Thời gian
|
24 giờ ở nhiệt độ 25 ± 2°C
|
|
Kết quả
|
Mẫu cáp không bị ngấm nước
|
|
Kiểm Tra Điện Áp Phóng Điện Vỏ Cáp
|
Điện áp chịu đựng tối thiểu
|
10kV trong 1 phút
|
|
Kết quả
|
Vỏ cáp không bị đánh thủng
|
|
Kiểm Tra Chất Làm Đầy Cáp
(IEC-60794-1-2-E14)
|
Chiều dài mẫu
|
0,3m
|
|
Điều kiện
|
60 ± 5°C trong 24 giờ
|
|
Kết quả
|
Chất điền đầy và hợp chất chống ngập nước lõi cáp không bị rớt xuống
|
Ứng Dụng:
Cáp quang cống kim loại 8FO lý tưởng cho nhiều ứng dụng, bao gồm:
- Mạng viễn thông
- Trung tâm dữ liệu doanh nghiệp
- Mạng khuôn viên
- Mạng đô thị (MAN)
- Đường truyền thông tin khoảng cách xa
- Hệ thống CCTV và an ninh
Kết Luận
Cáp quang cống kim loại 8FO là một giải pháp tiên tiến cho nhu cầu mạng hiện đại. Với thiết kế bền bỉ, hiệu suất cao và độ tin cậy, sản phẩm vật tư mạng này là lựa chọn xuất sắc cho các tổ chức muốn xây dựng hoặc nâng cấp cơ sở hạ tầng cáp quang của họ. Dù cho mục đích viễn thông, mạng doanh nghiệp hay các ứng dụng chuyên biệt, cáp quang này đều đáp ứng được nhu cầu về dung lượng, độ bền và tính toàn vẹn tín hiệu trong thế giới số hóa ngày nay
